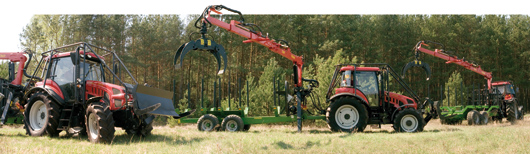

Przyczepa służy do wywózki kłód o długości do 6,5 m, oraz papierówki ze zrębu. Przyczepa składa się z ładowacza i platformy z ośmioma kłonicami gdzie drewno jest ładowane, ostatnia para kłonic jest wysuwana do tyłu. Przyczepa posiada skrętny dyszel. Układ hydrauliczny jest zasilany poprzez pompę zębatą napędzaną od wałka odbioru mocy. Sterowanie ładowacza odbywa się za pomocą rozdzielacza . Ładowacz jest obracany za pomocą dwóch siłowników, ma on możliwość obrotu o 200° po 100° na stronę . Ramie składa się z dwóch segmentów, zewnętrzny segment jest wysuwany, co zwiększa zasięg ramienia z 5m do 7m. Na końcu ramienia znajduje się chwytak obracany za pomocą hydraulicznego rotatora . Ładowacz umożliwia podnoszenie drewna o masie od 490kg do 1010kg zależnie od stopnia rozłożenia ramienia. Do stabilizacji przyczepy służą dwa ramiona stabilizacyjne.
CHARAKTERYSTYKA TECHNICZNA |
Technicznie (konstrukcyjnie) dopuszczalna masa całkowita: | 13000 kg |
Dopuszczalna masa całkowita: | 12200 kg |
Ładowność: | 8000 kg |
Masa własna: | 4200 kg |
Pojemność ładunkowa: | 10,5* m3 |
Ilość słupków skrzyni | 10 szt. |
Długość powierzchni ładunkowej wewnątrz: | 3470(4310*) mm |
Szerokość powierzchni ładunkowej wewnątrz: | 1810 mm |
Wymiary gabarytowe (długość/szerokość/ wysokość): | 6440*/2100/3300** mm |
Wysokość przestrzeni ładunkowej: | 1440 mm |
Maksymalny promień działania chwytaka: | 6900 mm |
Udźwig chwytaka przy max promieniu działania: | 450 kg |
Kąt obrotu ramienia ładowacza: | 400o |
Rozstaw kół: | 1670 mm |
Zawieszenie: | Tandem na łożyskowanych wahaczach podłużnych |
Kąt obrotu dyszla – w lewo / w prawo | 24o/24o |
Obciążenie oka dyszla: | 2000 kg |
Rozmiar ogumienia: | 400/60-15.5 145A8 Flot+ |
Prędkość konstrukcyjna: | 30 km/h |
Minimalne zapotrzebowanie mocy ciągnika: | 65/47,8 KM/kW |
Max ciśnienie pracy układu hydraulicznego: | 180 bar |
Minimalne wymaganie dotyczące parametrów układu hydrauliki zewnętrznej ciągnika: | Układ hydrauliki zewnętrznej ciągnika z chłodzeniem oleju, o pojemności min. 40L, z pompą o parametrach min. 40l/min, min. 180bar |
WYPOSAŻENIE STANDARDOWE
WYPOSAŻENIE OPCJONALNE
|
